win64 · Шаг 5. Фаза 3 — сборка счётных ядер (H и X)

На этом шаге собираются два счётных ядра под 64 бита:

  • tmc_rth.exe — H‑поляризация (о‑мода);
  • tmc_rtx.exe — X‑мода (требует 6 макросов).

Оба — MFC‑приложения (статическая MFC, MultiByte). Линкуются с пятью библиотеками: sfile95, prepr, exprint, TMCIndan, TMCLibError.

Перед сборкой: все 6 библиотек Фазы 1 готовы; конфигурация Release, платформа x64.

5.0 Что уже сделано в проектах ядер

Настройки сборки (.vcxproj/.sln): toolset v145; добавлены конфигурации Win32/x64 × Debug/Release; .sln пересохранены с x64‑платформами; подключён build\ExeOutput.props; имя exe — через <TargetName> (tmc_rth/tmc_rtx); убраны жёсткие пути E:\WORK…, c:\tmc\exe\…. Убрана опция /MACHINE:I386 (несовместима с x64). Исправлены пути к общим исходникам ..\..\viewers\Tmcrtout\…. У X‑моды задан свой ProjectGuid, чтобы каталоги сборки H и X не пересекались.

Правка кода П‑3 (нужна и для win32, и для win64):

  • В kernels\PlanarRT_H\PL_GLFUN.CPP и kernels\PlanarRT_X\Pl_glfun.cpp, функция s_tone: интринсики прямого доступа к портам outp/inp удалены из современного компилятора (error C3861); на x64 прямой доступ к портам в принципе невозможен. Ветка Windows 95 заменена на Beep(freq, time). Ветка на современных ОС недостижима. Математика расчётов не затронута.

Здесь применено изменение — см. 08-porting-changes.md, пункт П‑3.

5.1 tmc_rth.exe — H‑поляризация

  1. Открыть решение из src\kernels\PlanarRT_H.
  2. Конфигурация Release, платформа x64.
  3. Проверить линковку (Properties → Linker → Input → Additional Dependencies):

sfile95.lib prepr.lib exprint.lib TMCIndan.lib TMCLibError.lib

  1. Build → Clean Solution, затем Build → Build Solution.
  2. Результат: dist\win64\bin\tmc_rth.exe.

Правка П‑3 применена.

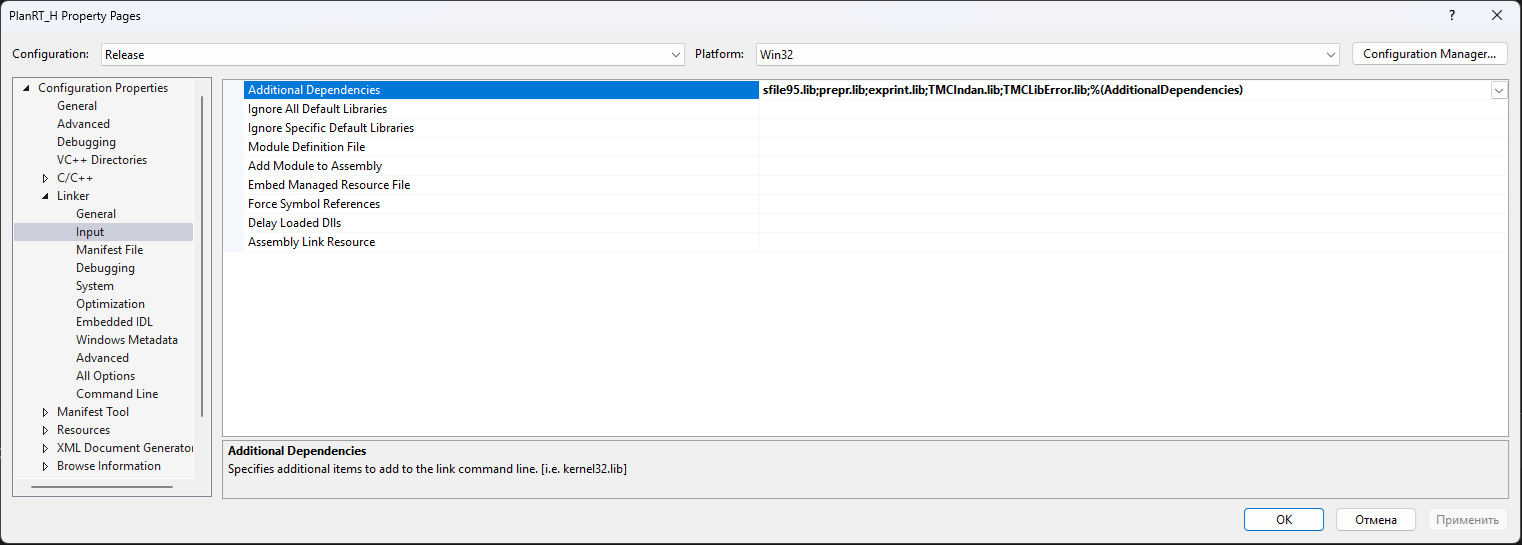

Linker → Input для ядра (5 библиотек)
Linker → Input для ядра (5 библиотек)

Скриншот общий с инструкцией win32 — список тот же (5 библиотек). Открывайте свойства при выбранной платформе x64, конфигурация Release.

5.2 tmc_rtx.exe — X‑мода (СНАЧАЛА задать 6 макросов!)

X‑мода требует 6 макросов препроцессора, задаваемых только в проекте X‑моды через настройки — НЕ в общих заголовках (Typerth.h, Tmcgrviw.h используются и H‑модой, и вьюверами).

Шаг А — задать макросы

  1. Открыть проект X из src\kernels\PlanarRT_X.
  2. Правой кнопкой по проекту → Properties.
  3. C/C++ → Preprocessor → Preprocessor Definitions.
  4. Добавить шесть макросов (через ;), сохранив %(PreprocessorDefinitions) в конце:

ELECTRON_Q___;ELECTRON_M___;CTMCRTH_INDANBLCK_FILEY;CTMCRTH_INDANBLCK_RECTSTATY;CTMCRTH_INDANBLCK_CIRCSTATY;CTMCRTH_INDANBLCK_POLYGSTTY;%(PreprocessorDefinitions)

  1. OK. (Эти макросы уже заданы во всех 4 конфигурациях X‑моды, включая x64.)

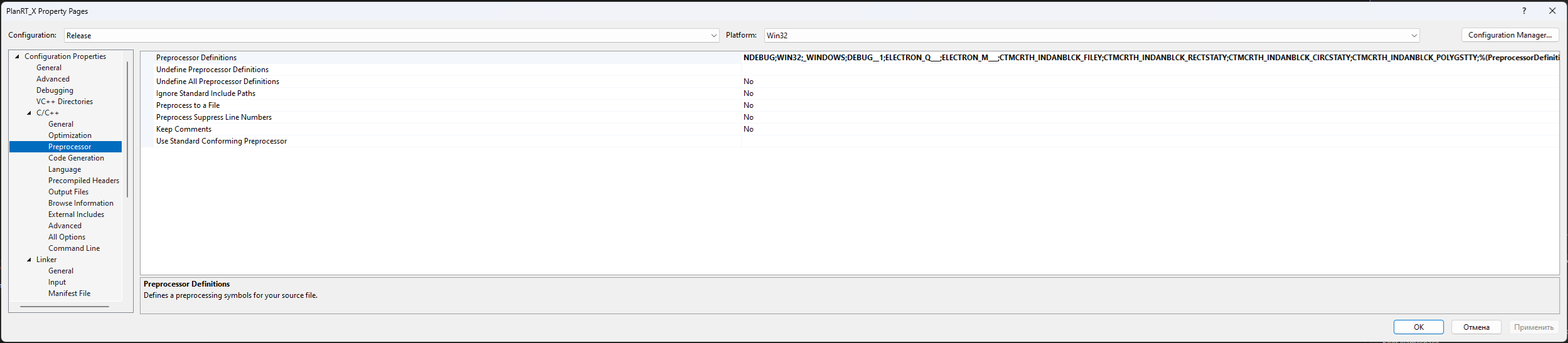

Preprocessor Definitions с шестью макросами X‑моды
Preprocessor Definitions с шестью макросами X‑моды

Скриншот общий с инструкцией win32 — набор макросов тот же. Задавайте их при выбранной платформе x64 (макросы уже заданы во всех конфигурациях, включая x64).

Назначение макросов

Макрос Что включает
ELECTRON_Q___ использование заряда электрона в расчёте X‑моды
ELECTRON_M___ использование массы электрона в расчёте X‑моды
CTMCRTH_INDANBLCK_FILEY блок задания структуры из файла
CTMCRTH_INDANBLCK_RECTSTATY блок прямоугольных включений
CTMCRTH_INDANBLCK_CIRCSTATY блок круглых включений
CTMCRTH_INDANBLCK_POLYGSTTY блок полигональных включений

Шаг Б — собрать

  1. Конфигурация Release, платформа x64.
  2. Линковка — те же 5 библиотек, что у H‑моды (5.1).
  3. Build → Clean Solution, затем Build → Build Solution.
  4. Результат: dist\win64\bin\tmc_rtx.exe.

Правка П‑3 применена и в X‑моде.

Признак, что макросы применились: tmc_rtx.exe крупнее tmc_rth.exe.

5.3 Проверка Фазы 3

В <КОРЕНЬ>\dist\win64\bin добавились tmc_rth.exe, tmc_rtx.exe. Прогоните оба на тестах samples\SAMPLE_R.

Кнопка «Статистика» (Shift+F4): ранее крашила программу (Баг #1), сейчас исправлена (см. 07-troubleshooting.md). 64‑битные сборки ядер пересобраны с исправлением.

Переходите к 06-build-fieldview.md.

Чек‑лист «что уточнить»

  • [ ] Согласовать с автором (К.Н. Климов) физическую трактовку 6 макросов X‑моды.

win64 · Step 5. Phase 3 — building the compute kernels (H and X)

In this step two compute kernels are built for 64 bits:

  • tmc_rth.exe — H-polarization (o-mode);
  • tmc_rtx.exe — X-mode (requires 6 macros).

Both are MFC applications (static MFC, MultiByte). They link against five libraries: sfile95, prepr, exprint, TMCIndan, TMCLibError.

Before building: all 6 Phase 1 libraries are ready; configuration Release, platform x64.

5.0 What has already been done in the kernel projects

Build settings (.vcxproj/.sln): toolset v145; the Win32/x64 × Debug/Release configurations were added; the .sln files were re-saved with x64 platforms; build\ExeOutput.props is attached; the exe name is set via <TargetName> (tmc_rth/tmc_rtx); hard paths E:\WORK…, c:\tmc\exe\… were removed. The /MACHINE:I386 option (incompatible with x64) was removed. Paths to shared sources were fixed to ..\..\viewers\Tmcrtout\…. The X-mode was given its own ProjectGuid so the H and X build directories do not overlap.

Code change P-3 (needed for both win32 and win64):

  • In kernels\PlanarRT_H\PL_GLFUN.CPP and kernels\PlanarRT_X\Pl_glfun.cpp, the function s_tone: the intrinsics for direct port access outp/inp were removed from the modern compiler (error C3861); on x64 direct port access is impossible in principle. The Windows 95 branch was replaced with Beep(freq, time). The branch is unreachable on modern OSes. The computation math is not affected.

The change is applied here — see 08-porting-changes.md, item P-3.

5.1 tmc_rth.exe — H-polarization

  1. Open the solution from src\kernels\PlanarRT_H.
  2. Configuration Release, platform x64.
  3. Check the linking (Properties -> Linker -> Input -> Additional Dependencies):

sfile95.lib prepr.lib exprint.lib TMCIndan.lib TMCLibError.lib

  1. Build -> Clean Solution, then Build -> Build Solution.
  2. Result: dist\win64\bin\tmc_rth.exe.

Change P-3 is applied.

Linker -> Input for the kernel (5 libraries)
Linker -&gt; Input for the kernel (5 libraries)

The screenshot is shared with the win32 guide — the list is the same (5 libraries). Open the properties with the x64 platform selected, Release configuration.

5.2 tmc_rtx.exe — X-mode (SET the 6 macros FIRST!)

The X-mode requires 6 preprocessor macros, set only in the X-mode project via its settings — NOT in the shared headers (Typerth.h, Tmcgrviw.h are used by the H-mode and the viewers too).

Step A — set the macros

  1. Open the X project from src\kernels\PlanarRT_X.
  2. Right-click the project -> Properties.
  3. C/C++ -> Preprocessor -> Preprocessor Definitions.
  4. Add the six macros (separated by ;), keeping %(PreprocessorDefinitions) at the end:

ELECTRON_Q___;ELECTRON_M___;CTMCRTH_INDANBLCK_FILEY;CTMCRTH_INDANBLCK_RECTSTATY;CTMCRTH_INDANBLCK_CIRCSTATY;CTMCRTH_INDANBLCK_POLYGSTTY;%(PreprocessorDefinitions)

  1. OK. (These macros are already set in all 4 X-mode configurations, including x64.)
Preprocessor Definitions with the six X-mode macros
Preprocessor Definitions with the six X-mode macros

The screenshot is shared with the win32 guide — the macro set is the same. Set them with the x64 platform selected (the macros are already set in all configurations, including x64).

Purpose of the macros

Macro What it enables
ELECTRON_Q___ use of the electron charge in the X-mode computation
ELECTRON_M___ use of the electron mass in the X-mode computation
CTMCRTH_INDANBLCK_FILEY block for defining a structure from a file
CTMCRTH_INDANBLCK_RECTSTATY block of rectangular inclusions
CTMCRTH_INDANBLCK_CIRCSTATY block of circular inclusions
CTMCRTH_INDANBLCK_POLYGSTTY block of polygonal inclusions

Step B — build

  1. Configuration Release, platform x64.
  2. Linking — the same 5 libraries as the H-mode (5.1).
  3. Build -> Clean Solution, then Build -> Build Solution.
  4. Result: dist\win64\bin\tmc_rtx.exe.

Change P-3 is applied in the X-mode too.

A sign that the macros were applied: tmc_rtx.exe is larger than tmc_rth.exe.

5.3 Verifying Phase 3

In <ROOT>\dist\win64\bin the files tmc_rth.exe, tmc_rtx.exe were added. Run both on the tests in samples\SAMPLE_R.

The "Statistics" button (Shift+F4): previously crashed the program (Bug #1), now fixed (see 07-troubleshooting.md). The 64-bit kernel builds were rebuilt with the fix.

Proceed to 06-build-fieldview.md.
